RIO · Раздел 01

Оцинкованные воздуховоды и фасонные изделия RIO

Воздуховоды из оцинкованной стали и фасонные части для приточной и вытяжной вентиляции. Комплектуем круглые и прямоугольные участки, переходы, отводы, тройники и крестовины по спецификации или чертежу.

Изготовление и поставка: 7–12 дней. Срок указан после согласования спецификации заказа.

  • Круглое сечение
  • Прямоугольное сечение
  • Изготовление по чертежу
Смотреть группыПолучить расчёт

Быстрый подбор и расчёт воздуховодов

Выберите сечение, размеры, толщину и соединение прямого фальцевого участка из оцинкованной стали. Расчёт использует ставки прайса сентября 2026 года; параметры можно передать в заявку ниже и приложить спецификацию.

Калькулятор круглыхКалькулятор прямоугольных

Круглый фальцевый D200, 1 м × 1 шт.; сталь 0,55 мм, под ниппель

0,628 м² × 2 638 руб./м²

1 656,66 руб.

Длина — до 2,5 м; для круглых фланцевых D < 200 мм и прямоугольных на шине/фланцах — до 1,25 м. Для участков короче 0,5 м применяются отдельные ставки. Толщину и пригодность исполнения проверяют по проекту. Комплектность, НДС, действующие цены и доставка подтверждаются в КП. Спирально-навивные, сварные исполнения, другой металл и фасонные детали рассчитаем по спецификации.

Примеры конфигураций из прайса

Круглый D200, 1 м

1 шт.; сталь 0,55 мм; под ниппель; 0,628 м²

1 656,66 руб. по прайсу 09.2026

Прямоугольный 200 × 300, 1 м

2 шт.; сталь 0,55 мм; на шине; всего 2 м²

6 900 руб. по прайсу 09.2026

Круглый D160, 1 м

1 шт.; сталь 0,55 мм; на фланцах; 0,502 м²

2 414,62 руб. по прайсу 09.2026

Каталог оцинкованных изделий

Выберите участок или фасонную деталь

Чтобы купить оцинкованные воздуховоды комплектом, передайте сечения, длины, толщину металла, соединения и количество. Ниже — назначение групп; подробные размеры и чертежи доступны на страницах изделий.

Воздуховоды и фасонные изделия: подбор по задаче
ГруппаНазначениеЧто указать для расчёта
Круглые воздуховодыПрямые круглые участки; фальцевое, спирально-навивное или сварное исполнениеD, длина, толщина и соединение
Прямоугольные воздуховодыПрямые участки с сечением A × BОбе стороны, длина, толщина и присоединение
ПереходыСоединение участков разных размеровВход, выход, длина и геометрия
Тройники и крестовиныОдно или два ответвления от основной линииОсновное и ответвляемое сечения, схема
ОтводыИзменение направления каналаСечение, угол поворота и соединение
Ключевые товарные группы

Выберите нужное изделие

В плитках указаны параметры, которые понадобятся для инженерного подбора и подготовки предложения.

01

Круглые воздуховоды

Каналы круглого сечения для участков приточной и вытяжной вентиляции.

Параметры для подбораот 2 638 руб./м²

Для расчёта укажите:

  • Диаметр и требуемая длина
  • Материал и исполнение
  • Количество и схема трассы
Запросить расчёт этого изделия
02

Прямоугольные воздуховоды

Каналы прямоугольного сечения для магистралей и участков с ограниченным пространством.

Параметры для подбораот 2 638 руб./м²

Для расчёта укажите:

  • Сечение и длина участков
  • Материал и соединение
  • Количество и чертёж трассы
Запросить расчёт этого изделия
03

Отводы

Фасонные элементы для изменения направления канала.

Параметры для подбораот 4 485 руб./м²

Для расчёта укажите:

  • Сечение или диаметр
  • Угол поворота
  • Тип присоединения и количество
Запросить расчёт этого изделия
04

Переходы

Элементы для соединения участков вентиляции разных сечений.

Параметры для подбораот 4 485 руб./м²

Для расчёта укажите:

  • Оба присоединительных сечения
  • Длина или доступное место
  • Количество и чертёж
Запросить расчёт этого изделия
05

Тройники и крестовины

Фасонные изделия для разветвления воздушных потоков.

Параметры для подбораот 4 485 руб./м²

Для расчёта укажите:

  • Основное и ответвляемое сечение
  • Направление ответвлений
  • Количество и схема сети
Запросить расчёт этого изделия
Страницы по типу изделия

Выберите изделие для просмотра технических сведений из каталога RIO и запроса расчёта.

Круглые воздуховодыПрямоугольные воздуховодыПереходы воздуховодовТройники и крестовиныОтводы воздуховодов
Карточки серий RIO

Серии воздуховодов и фасонных изделий

Чертежи, таблицы типоразмеров и параметры серий RIO — для подбора и отправки запроса на расчёт.

Фото изделия RIOФото изделия
Серия RIO

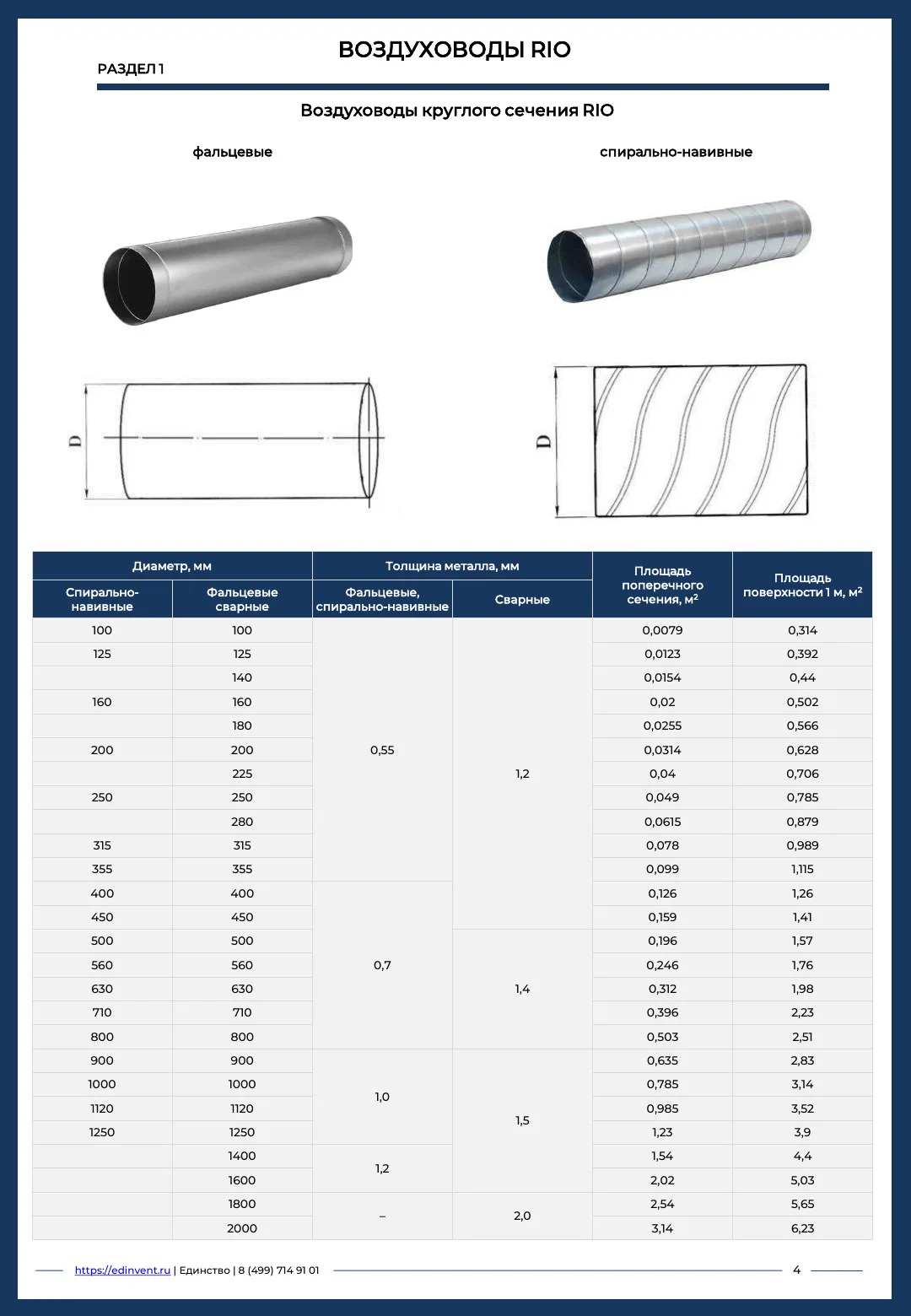

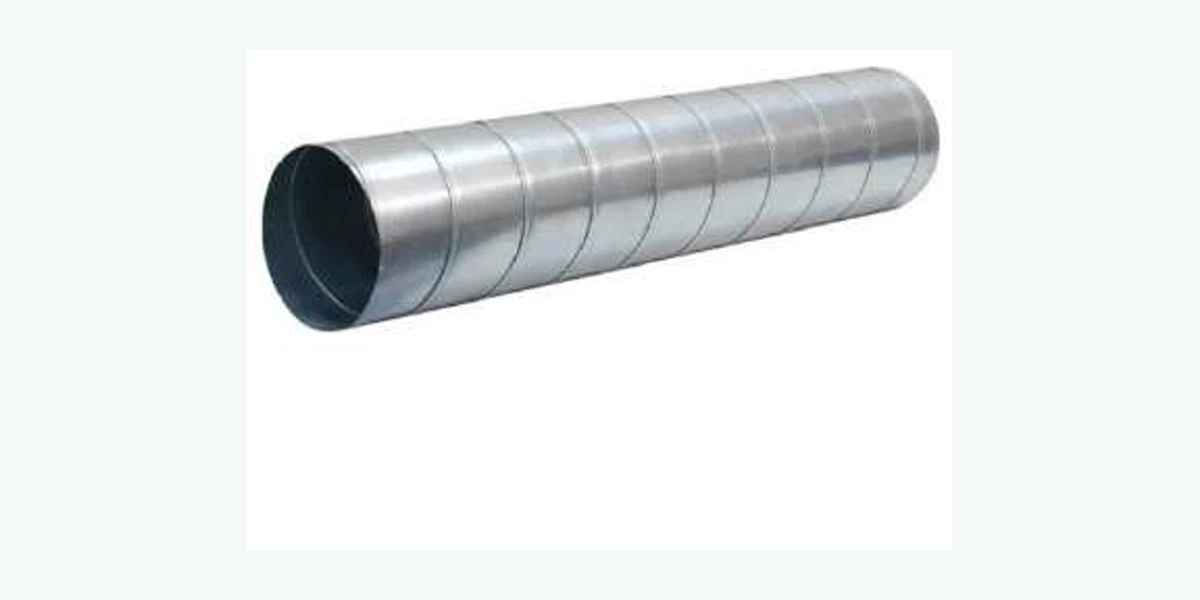

Воздуховоды круглого сечения

Фальцевые, спирально-навивные и сварные

Полный чертёж и таблица Воздуховоды круглого сеченияОткрыть чертёж и таблицу типоразмеров в полном размере
Размеры
Диаметр 100–2000 мм; толщина металла — по таблице
Материал
Оцинкованная сталь; толщина по каталогу
Исполнения
Фальцевое, спирально-навивное, сварное
Единица заказа
пог. м
Ценаот 2 638 руб./м²
Срок7–10 дней
Запросить расчёт
Фото изделия RIOФото изделия
Серия RIO

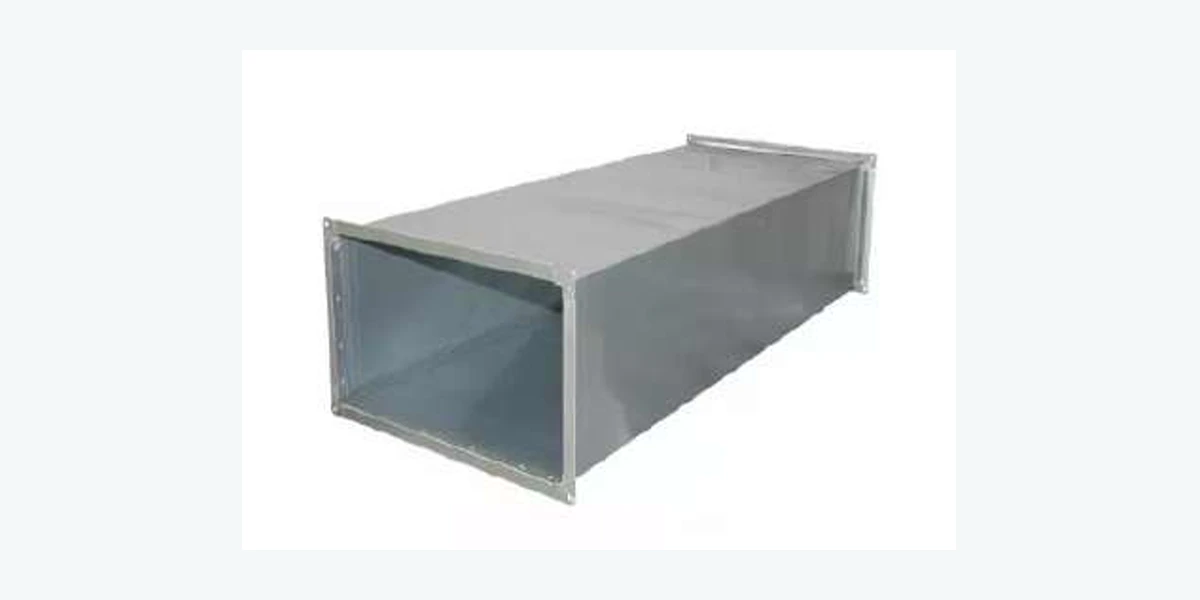

Воздуховоды прямоугольного сечения

Каналы прямоугольного сечения

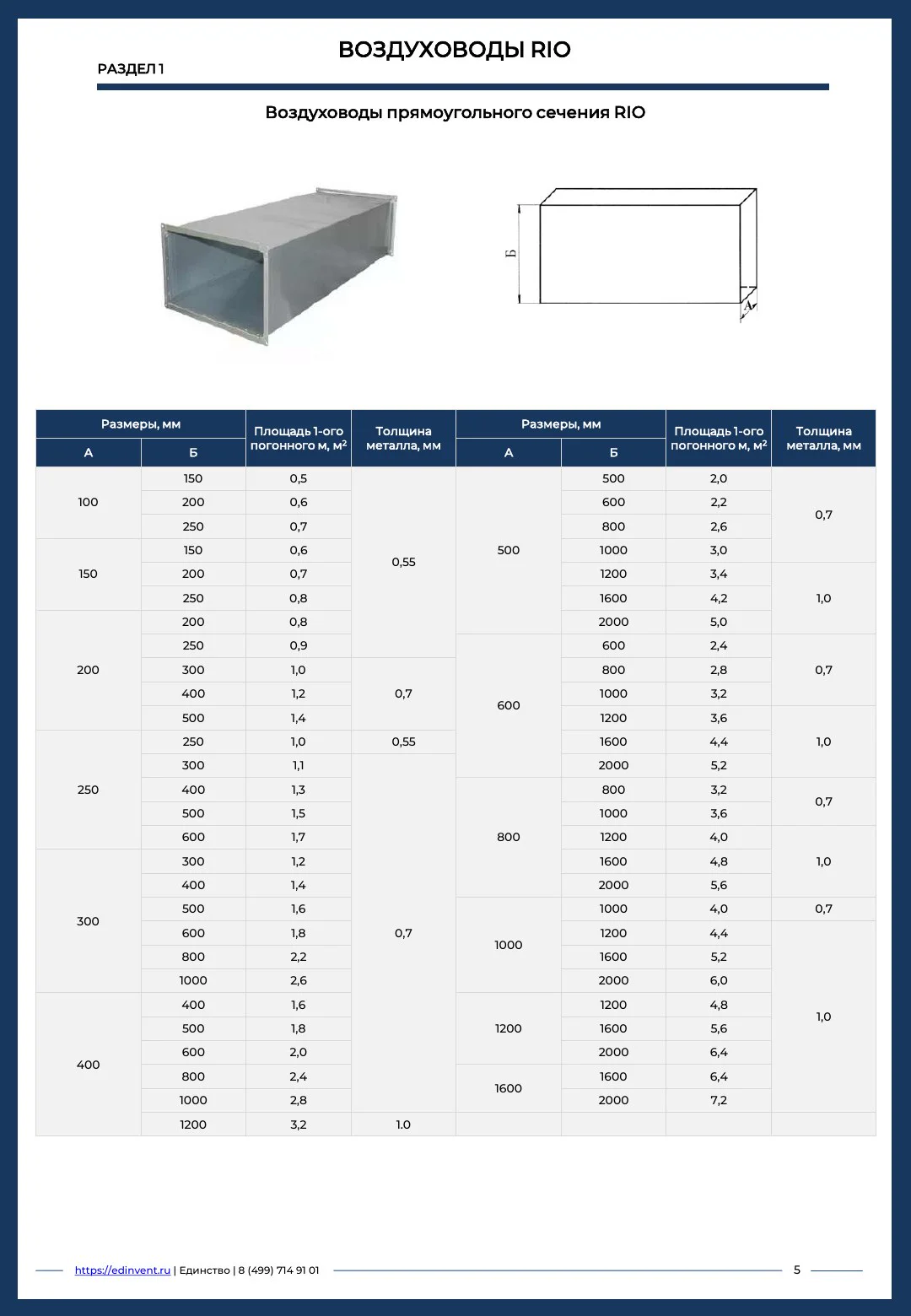

Полный чертёж и таблица Воздуховоды прямоугольного сеченияОткрыть чертёж и таблицу типоразмеров в полном размере
Размеры
Стороны A×B и толщина металла — по таблице
Материал
Оцинкованная сталь; толщина по каталогу
Исполнения
Прямоугольное сечение
Единица заказа
пог. м
Ценаот 2 638 руб./м²
Срок7–12 дней
Запросить расчёт
Фото изделия RIOФото изделия
Серия RIO

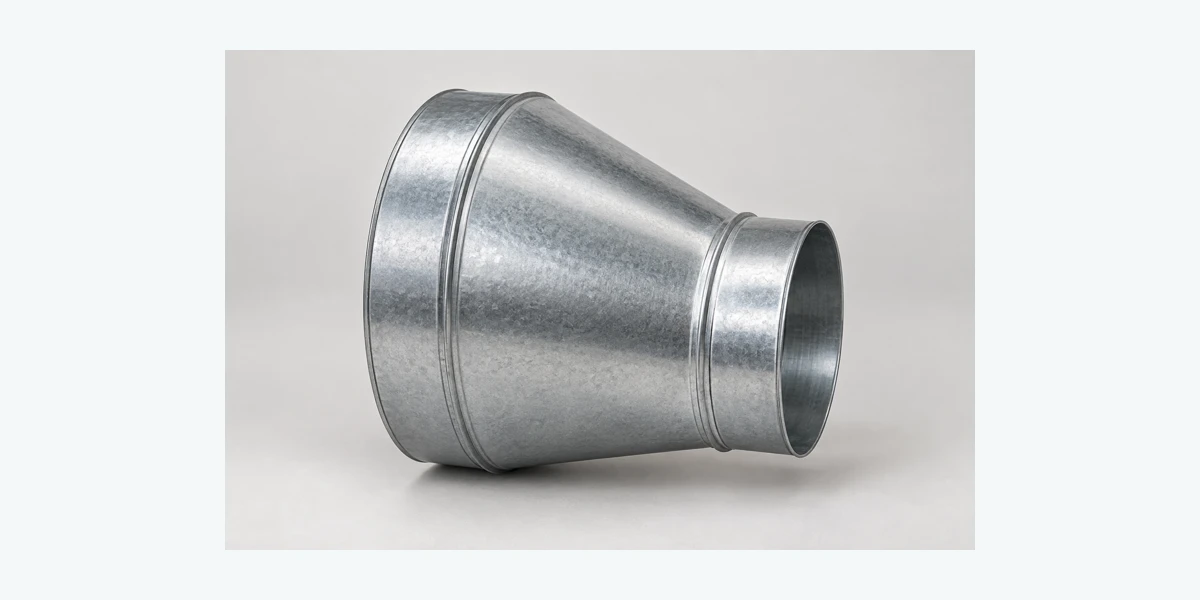

Переходы круглого сечения

Фасонные изделия для круглых каналов

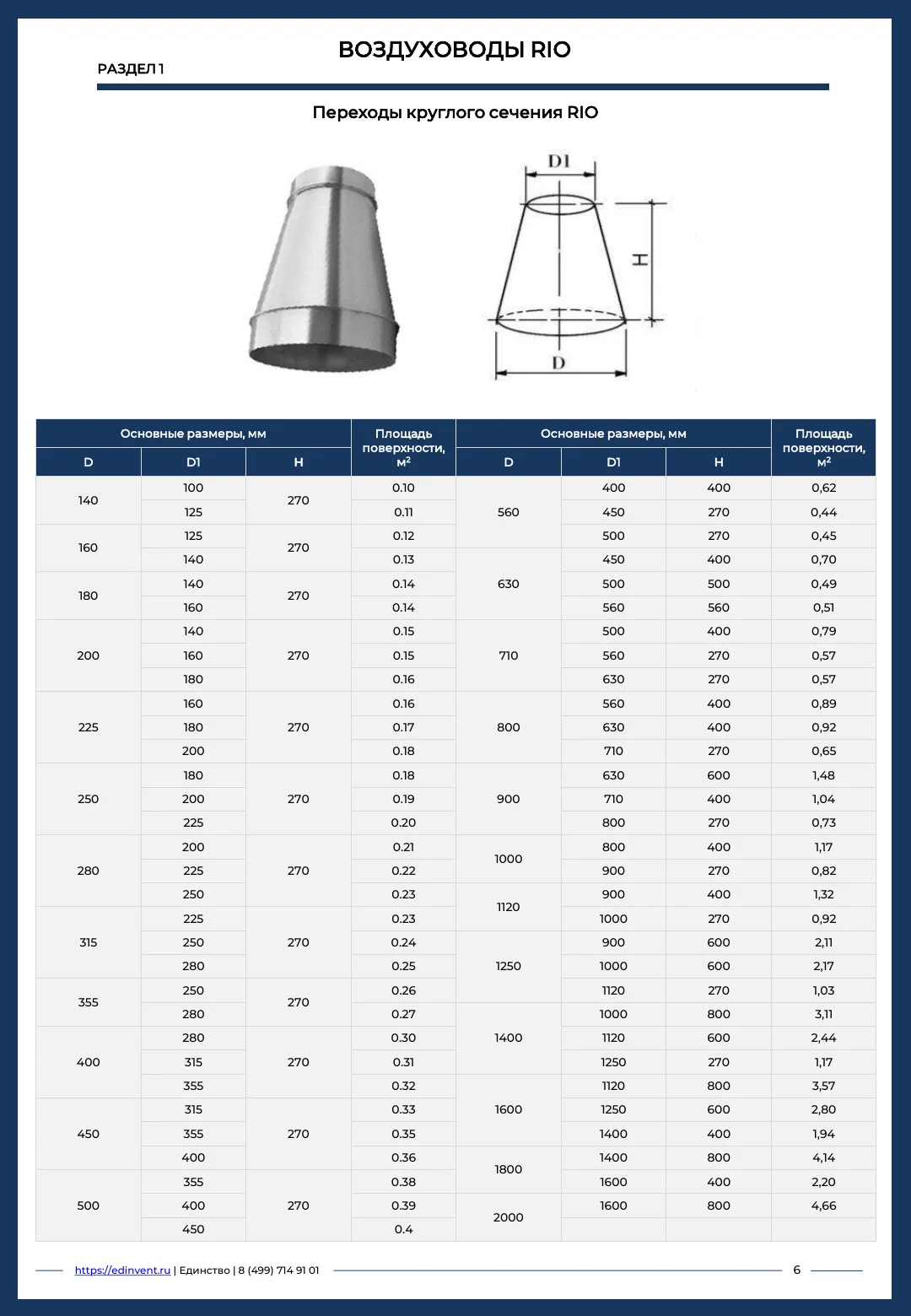

Полный чертёж и таблица Переходы круглого сеченияОткрыть чертёж и таблицу типоразмеров в полном размере
Размеры
D, D1, H — по таблице чертежа
Материал
Оцинкованная сталь; по проекту
Исполнения
Переход круглого сечения
Единица заказа
шт.
Ценаот 4 485 руб./м²
Срок8–12 дней
Запросить расчёт
Фото изделия RIOФото изделия
Серия RIO

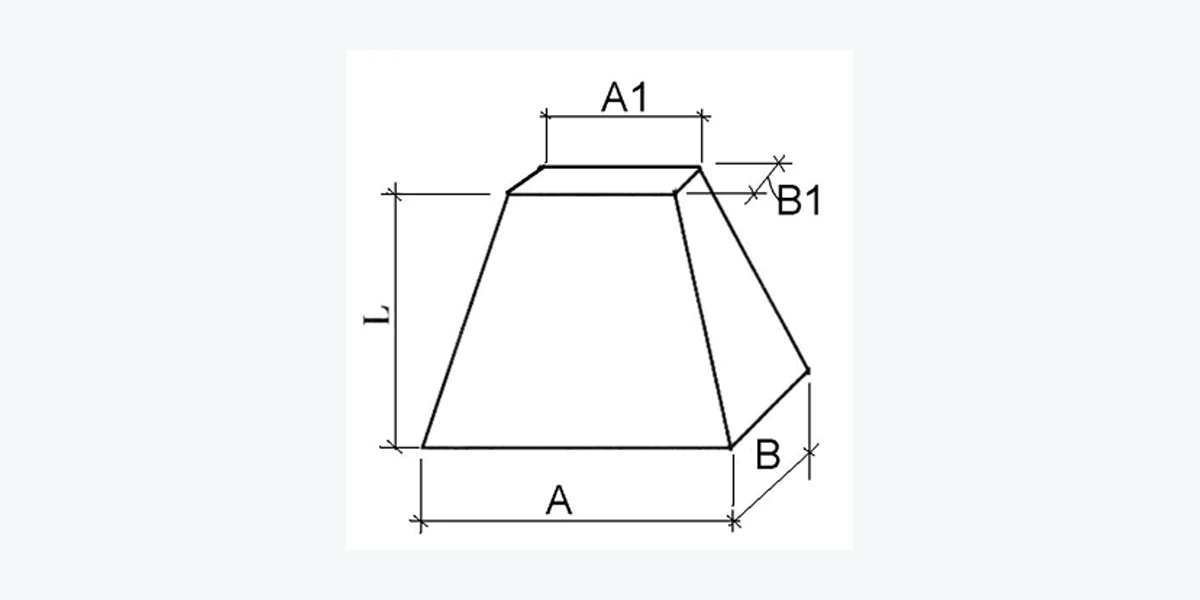

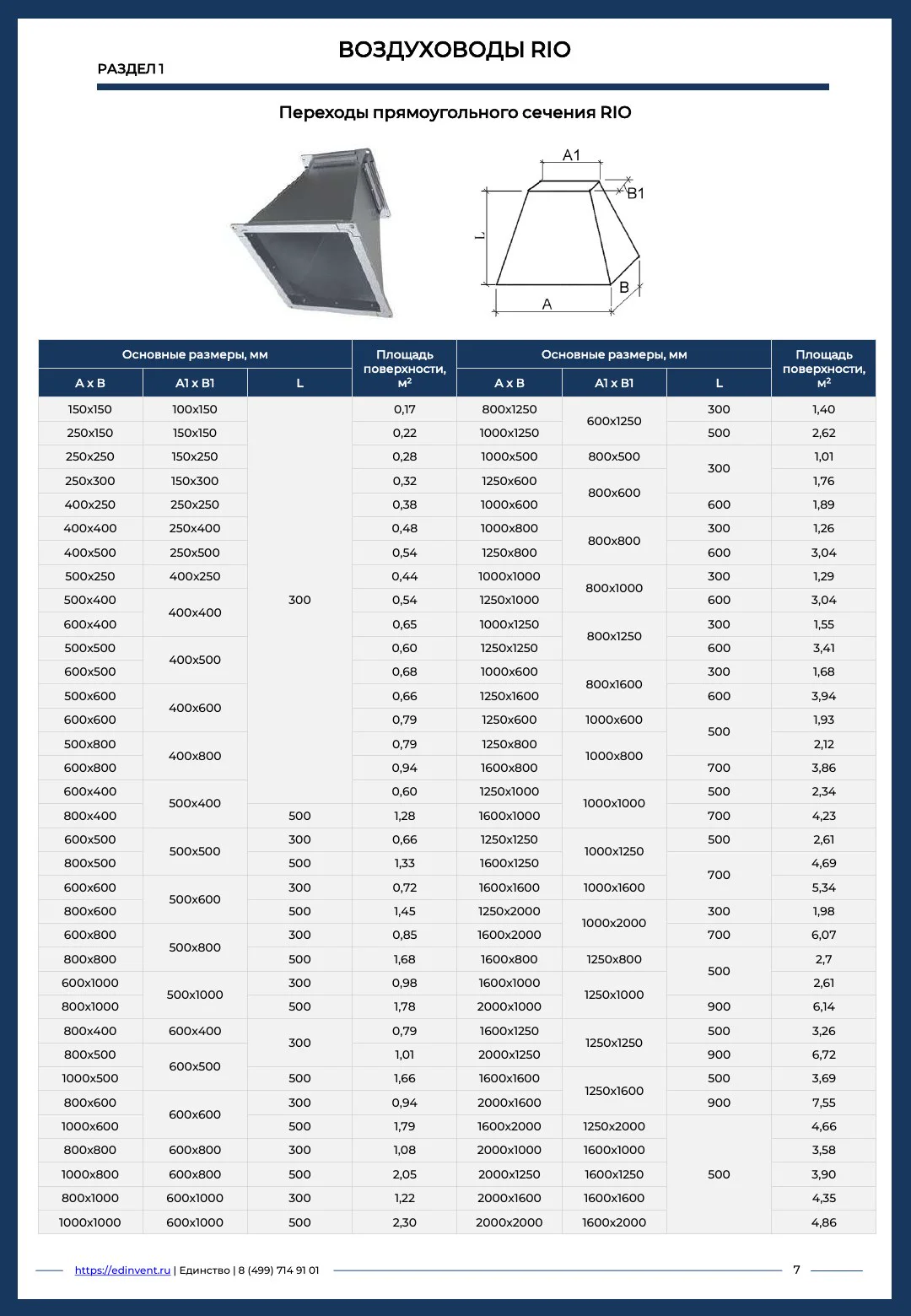

Переходы прямоугольного сечения

Фасонные изделия для прямоугольных каналов

Полный чертёж и таблица Переходы прямоугольного сеченияОткрыть чертёж и таблицу типоразмеров в полном размере
Размеры
A×B, A1×B1, L — по таблице чертежа
Материал
Оцинкованная сталь; по проекту
Исполнения
Переход прямоугольного сечения
Единица заказа
шт.
Ценаот 4 485 руб./м²
Срок8–12 дней
Запросить расчёт
Фото изделия RIOФото изделия
Серия RIO

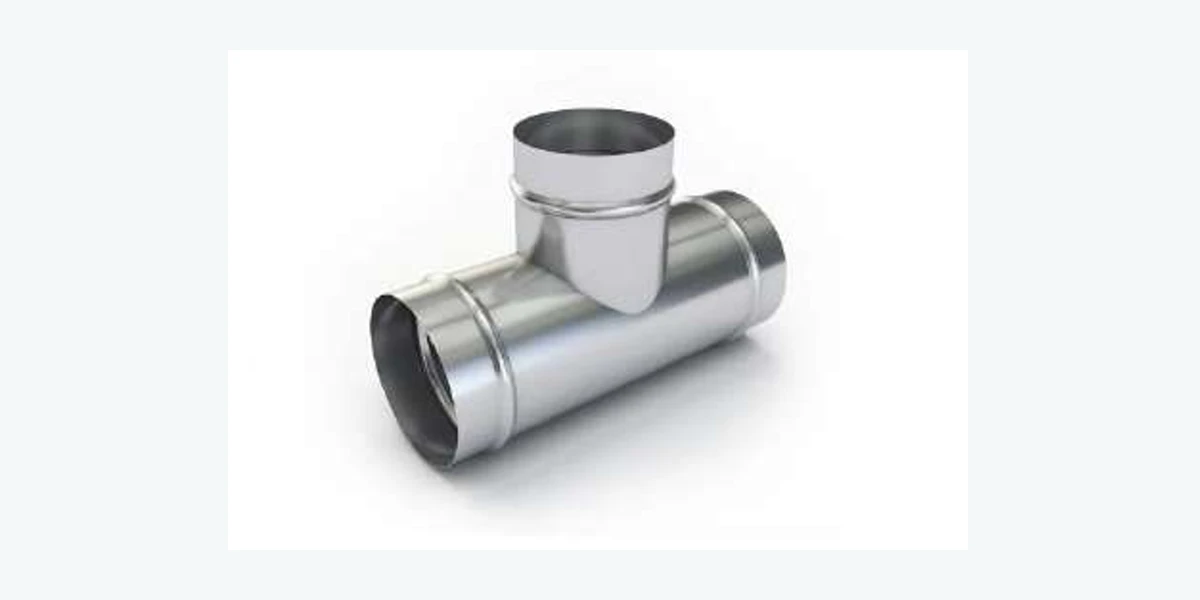

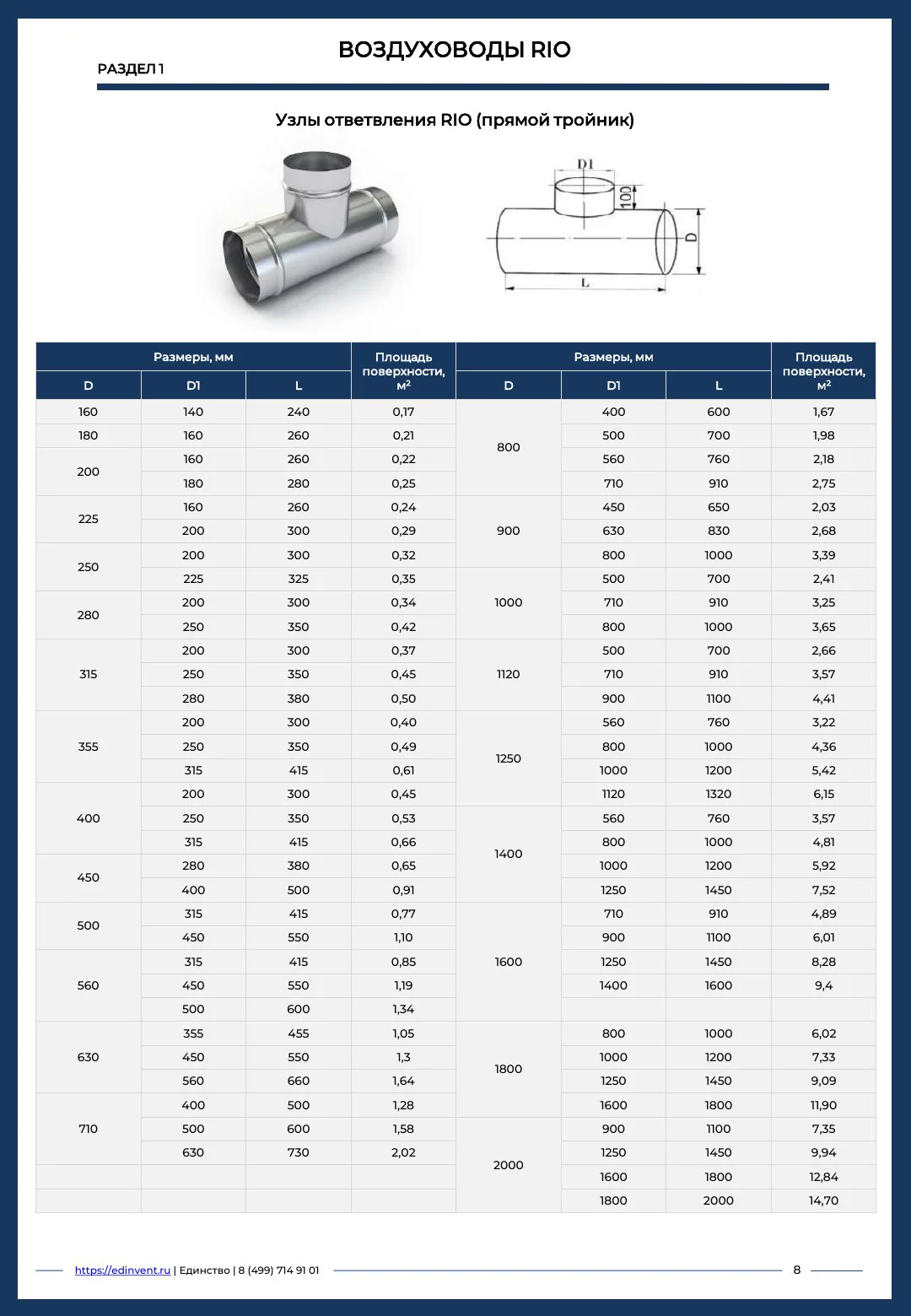

Узел ответвления — прямой тройник

Тройник для воздуховодов RIO

Полный чертёж и таблица Узел ответвления — прямой тройникОткрыть чертёж и таблицу типоразмеров в полном размере
Размеры
Основные размеры — по таблице чертежа
Материал
Оцинкованная сталь; по проекту
Исполнения
Прямой тройник
Единица заказа
шт.
Ценаот 4 485 руб./м²
Срок8–12 дней
Запросить расчёт
Фото изделия RIOФото изделия
Серия RIO

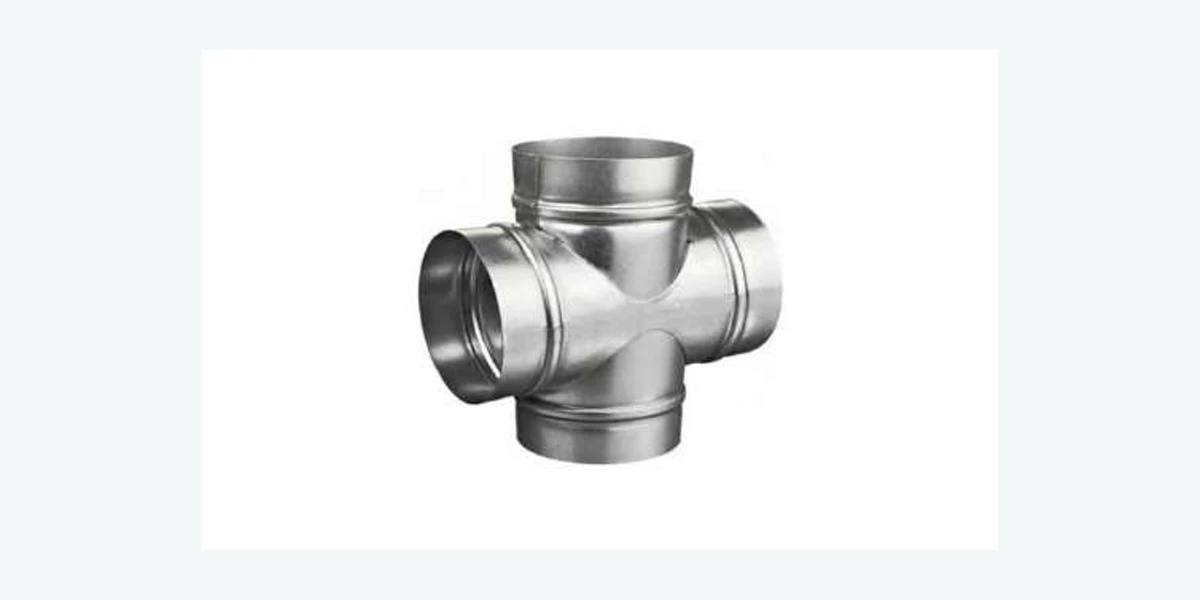

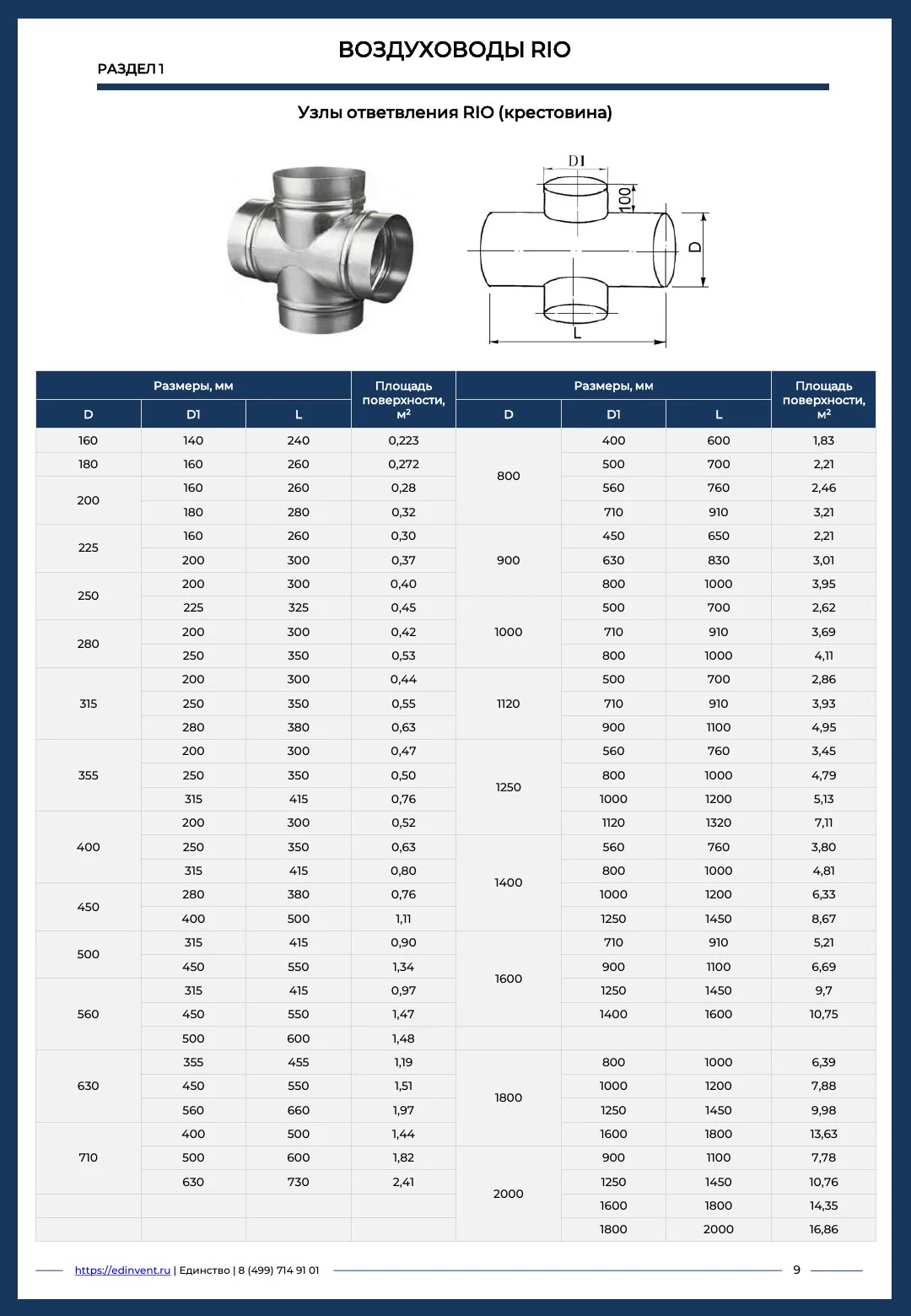

Узел ответвления — крестовина

Крестовина для воздуховодов RIO

Полный чертёж и таблица Узел ответвления — крестовинаОткрыть чертёж и таблицу типоразмеров в полном размере
Размеры
Основные размеры — по таблице чертежа
Материал
Оцинкованная сталь; по проекту
Исполнения
Крестовина
Единица заказа
шт.
Ценаот 4 485 руб./м²
Срок8–12 дней
Запросить расчёт
Фото изделия RIOФото изделия
Серия RIO

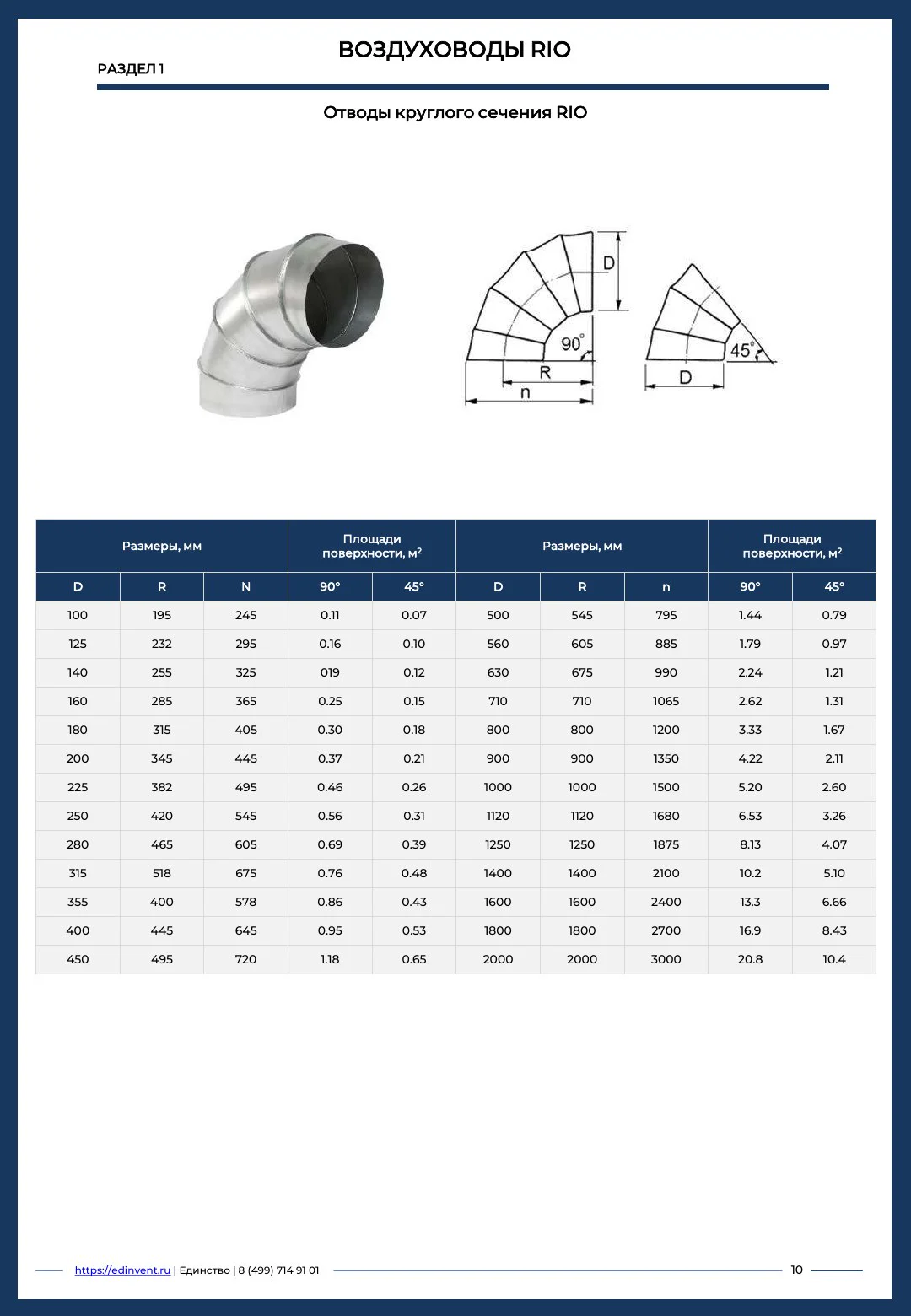

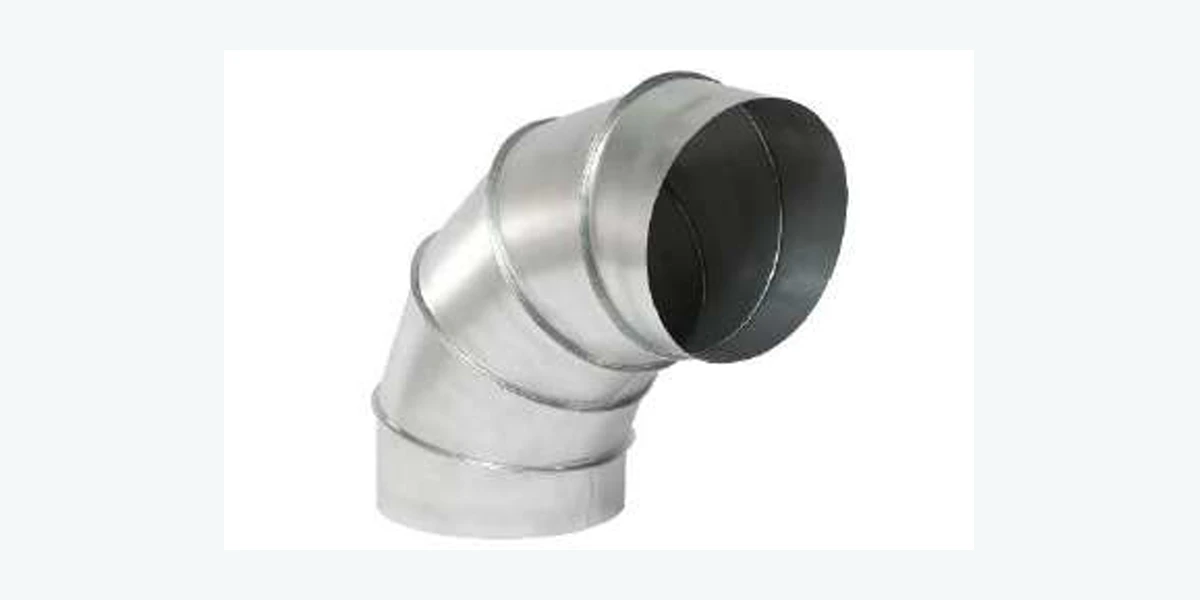

Отводы круглого сечения

Фасонные изделия для поворота круглого канала

Полный чертёж и таблица Отводы круглого сеченияОткрыть чертёж и таблицу типоразмеров в полном размере
Размеры
Диаметр и геометрия — по таблице чертежа
Материал
Оцинкованная сталь; по проекту
Исполнения
Отвод круглого сечения
Единица заказа
шт.
Ценаот 4 485 руб./м²
Срок7–12 дней
Запросить расчёт
Фото изделия RIOФото изделия
Серия RIO

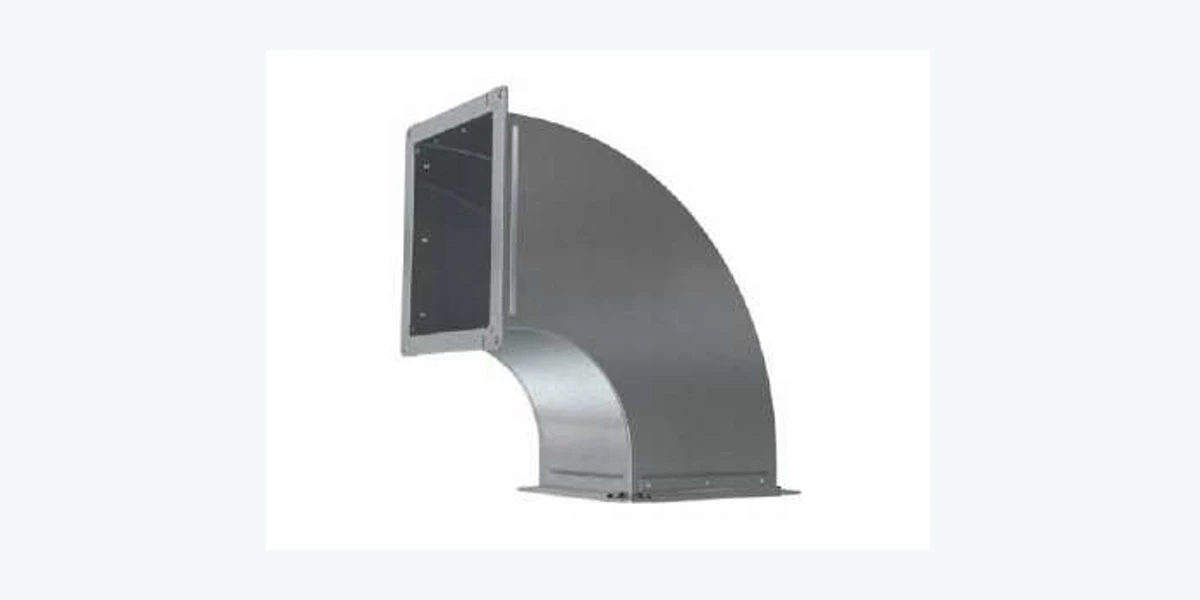

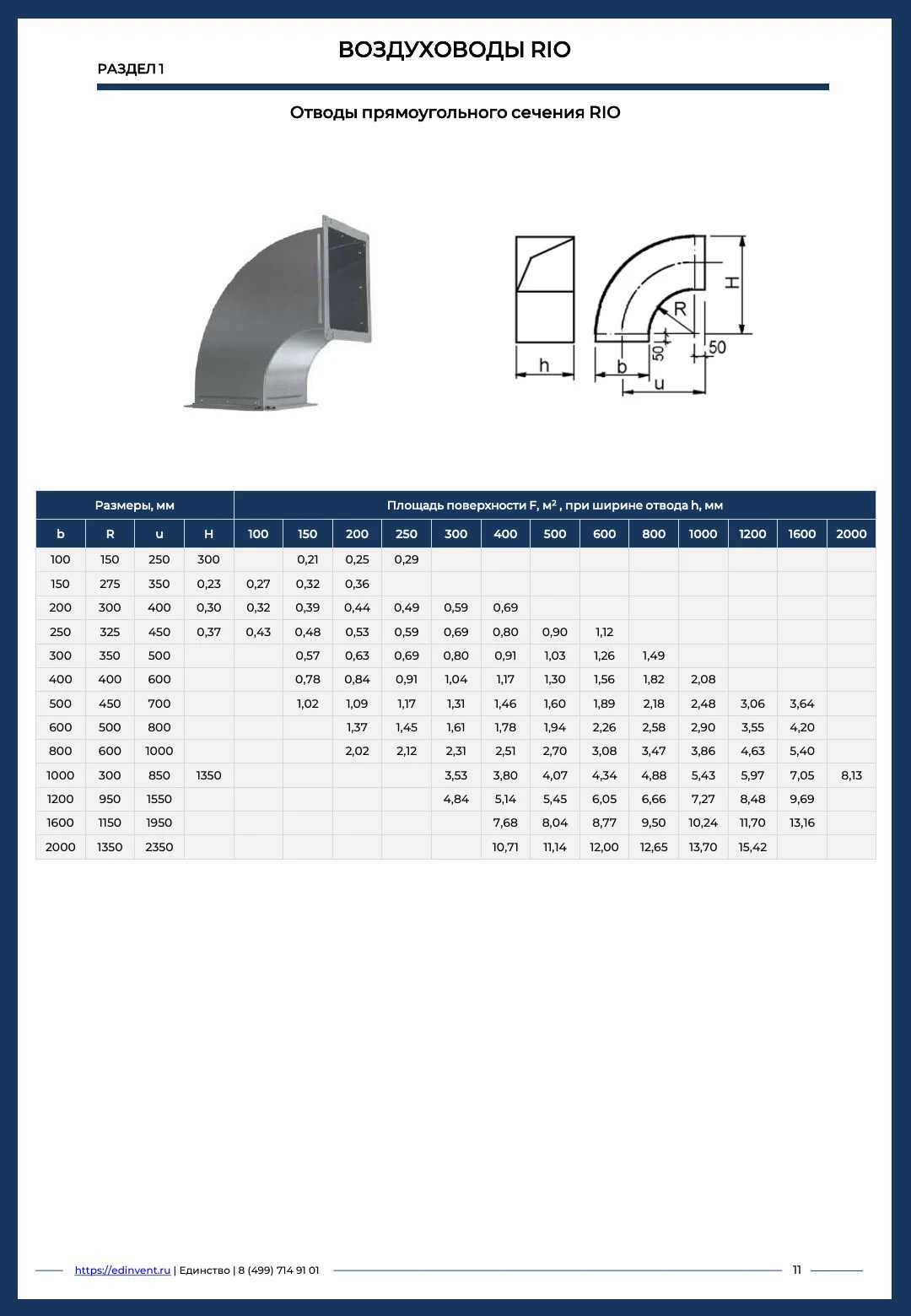

Отводы прямоугольного сечения

Фасонные изделия для поворота прямоугольного канала

Полный чертёж и таблица Отводы прямоугольного сеченияОткрыть чертёж и таблицу типоразмеров в полном размере
Размеры
Сечение и геометрия — по таблице чертежа
Материал
Оцинкованная сталь; по проекту
Исполнения
Отвод прямоугольного сечения
Единица заказа
шт.
Ценаот 4 485 руб./м²
Срок7–12 дней
Запросить расчёт
Прайс: сентябрь 2026

Как рассчитывается стоимость комплекта

Цены — ориентиры по прайсу на сентябрь 2026 года, в рублях за м² поверхности металла. Это не цена за погонный метр или за готовую деталь. Стоимость заказа, комплектность и условия поставки подтверждаются в коммерческом предложении после проверки размеров и исполнения.

Перед заказом подтвердим действующую ставку по вашей спецификации. Условия по НДС, срок изготовления, комплектность и стоимость доставки укажем в коммерческом предложении. Соединительные элементы и доставка рассчитываются отдельно от приведённых примеров.

Примеры ставок из прайса: оцинкованная сталь 0,55 мм
ИзделияПрисоединение и условияСтавка
Круглые фальцевые каналыПод ниппель; длина 0,5–2,5 м2 638 руб./м²
Прямоугольные фальцевые каналыНа шине; длина 0,5–1,25 м3 450 руб./м²
Круглые фальцевые фасонные деталиПод ниппель / под приварку; площадь более 0,2 м²4 485 руб./м²
Прямоугольные фальцевые фасонные деталиНа шине; площадь более 0,2 м²5 865 руб./м²

Фасонные изделия для воздуховодов рассчитываются по площади поверхности каждой детали. Для коротких участков и небольших деталей действуют другие ставки. Состав поставки и соединительные элементы проверяют отдельно, поэтому цена за м² не равна цене готового комплекта.

Заказ и поставка

Как заказать изделия по спецификации

01. Передайте исходные данные

Перечислите изделия, размеры, материал, толщину, соединения и количество. Для фасонных деталей приложите чертёж или эскиз с привязкой к трассе.

02. Согласуйте состав поставки

Инженер проверит присоединительные размеры и уточнит недостающие параметры. В предложении согласуем стоимость, комплектность, сроки и условия доставки по адресу объекта.

03. Подтвердите исполнение

Перед заказом проверьте размеры и соединения по проекту. Длину прямых участков и геометрию фасонных деталей фиксируем в согласованной спецификации.

Спецификацию и чертежи можно отправить на info@edinvent.ru. Укажите город поставки, контактный телефон и требуемую дату получения.

Обсудить расчёт с инженером

Инженер отвечает

Что нужно знать о заказе воздуховодов

Параметры изделий, чтение каталога и расчёт заказа по проектной спецификации.

Как купить воздуховоды из оцинкованной стали по проекту?

Передайте спецификацию: сечения или диаметры, длины, толщину стали, исполнение, соединения и количество. Для фасонных частей приложите чертежи. Спецификацию можно отправить на info@edinvent.ru, а через форму — заказать обратный звонок.

Почему стоимость указана за м², а не за метр?

Прайс использует площадь поверхности металла. Один метр каналов разного сечения имеет разную площадь; у фасонных деталей она зависит также от геометрии. Окончательную стоимость считают по перечню изделий.

Можно ли заказать каналы и фасонные части одним комплектом?

Да. В общий перечень можно включить круглые или прямоугольные каналы, отводы, переходы, тройники и крестовины. При расчёте проверяют размеры и типы соединений.

Где посмотреть размеры и чертежи?

Таблицы и листы каталога доступны в открытых карточках этого раздела и на отдельных страницах изделий. Изображение чертежа можно открыть крупно.

Одинакова ли цена всех оцинкованных каналов?

Нет. Она зависит от толщины, исполнения, соединения, длины участка и объёма заказа. На странице показаны датированные ориентиры прайса за сентябрь 2026 года.

Как согласовать сроки и доставку?

Изготовление и поставка — 7–12 дней после согласования спецификации. Диапазон зависит от исполнения и состава заказа; дату отгрузки и получения фиксируем при оформлении.

Расчёт по проекту

Подберём состав поставки RIO

Пришлите спецификацию, чертёж или перечислите изделия, размеры и количество. Инженер уточнит совместимость элементов и подготовит предложение.

Оставить заявку

Запросить расчёт по спецификации

Передайте параметры прямых участков и фасонных изделий. Приложите ведомость или чертёж, если они есть: это поможет проверить размеры, соединения и состав поставки.
